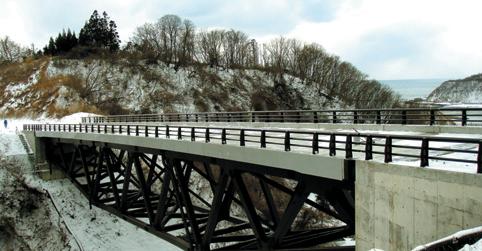

HOME > 技術情報 > 協会誌「虹橋」 虹橋　No.72 ＦＲＰ合成床版を用いた合理化トラス 戸賀４号橋 〔 もどる 〕 ■特　 徴 　戸賀４号橋は主要地方道男鹿半島線の一部で、秋田県男鹿半島先端の戸賀に位置しています。この地域は男鹿半島国定公園となっており、『なまはげの里』としても知られています。付近にはなまはげ館や、入道崎灯台、男鹿温泉郷、戸賀海水浴場、水族館などがあり、この橋は行楽シーズンに賑わいを演出する公園内景観の一部となります。 　戸賀４号橋の設計コンセプトは工費の削減と塩害対策でした。そこで、本橋梁ＦＲＰ合成床版を用いた合理化トラスとして設計されました。具体的には以下のようにして合理化と塩害対策が計られています。 　●製作工数を削減するためトラスの斜材に鋼管を用いる。 　●床組を省略し部材数を削減するため床版に合成床版を用いる。 　●耐塩害性を高めるため合成床版にF R P 合成床版を用いる。 　架設にあたっては、この地域にのみ生息する新種のアザミ『オガアザミ』に十分な配慮を行いました。工事の着工に先立ち自然環境調査を行い、オガアザミを保護しながら工事が進められました。 ■諸　元   橋梁名 戸賀４号橋 発注者 秋田県 形 　式 鋼上路単純トラス 橋　 長 ６０．０ｍ 幅　 員 ９．２ｍ 鋼　 重 １８７ｔ 所在地 秋田県男鹿市戸賀戸賀字小沢地先   ※当サイトで使用している画像や文章には全て著作権がございます。
