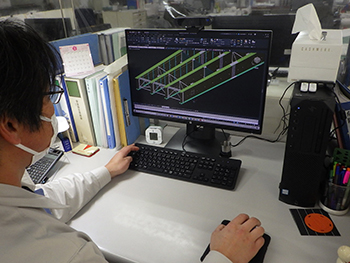

HOME >  技術情報 >  鋼橋の製作 >  鋼橋の製作工程 鋼橋の製作工程 　 　 　 　 ↓ 　 　 ↓ 　 　 ↓ ↓ 　 　 ↓ 　 　 ↓ 　 　 ↓ 　 　 生産情報の作成 　設計図面には完成された部材の絵が表現されているが、工場製作では、鉄の板（鋼板）から、部材を構成するピース（材片）を切り出し、 組み立てなければならない。生産情報の作成は、図面情報を参考に、鋼板を加工（けがき・孔明け・切断）する情報をコンピュータにて作成する作業である。 　一般に、パソコン上に完成した部材を再現（３次元モデルを作成）し、そこから部品図に変換する。 生産情報の目的 �@正確な寸法の決定 �A加工データの作成 �B施工上の支障がないかの検討 最近はプロダクトモデルが実用化 線形座標、部材寸法などのデータを数値入力 数値を電算処理し、NC機データ、定規、型板など作成
