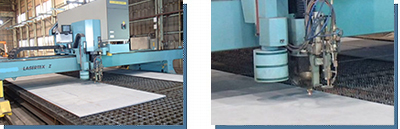

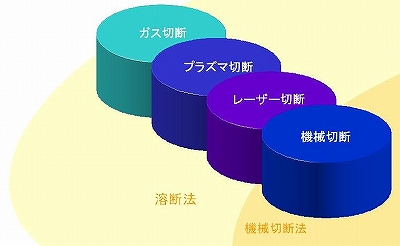

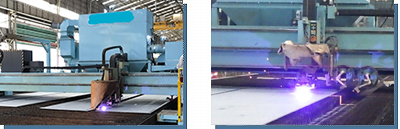

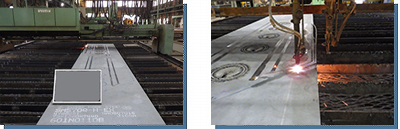

HOME >  技術情報 >  鋼橋の製作 >  鋼橋の製作工程 鋼橋の製作工程 　 　 　 　 ↓ 　 　 ↓ 　 　 ↓ ↓ 　 　 ↓ 　 　 ↓ 　 　 ↓ 　 　 切　断 　切断はガス（バーナー）による熱燃焼によって鋼板を溶かし、酸素で吹き飛ばして切断する方法（ガス切断）や、プラズマガスまたはレーザー光を用いる方法がある。 　現在の加工作業は一部の切断を除いて、自動（機械）作業である。 切断の種類 ガス切断 ・ガスの炎により鋼材を予熱し、高圧酸素を吹き付けて切断 （ポータブルガス切断機、フレームプレーナー、アイトレーサー切断機、ＮＣガス切断機） ●ポータブルガス切断 ・ガス切断トーチを走行装置に搭載し、可搬式のレール上を走行させて切断していくもの ・どんな場所でも切断できるため幅広く使用 ●フレームプレーナー ・門型の走行装置に多数の切断用トーチを取り付けたもの ・一枚の鋼板から幅が一定で長さの長い部材の切断に使用 ●ＮＣガス切断機 ・切断する位置を制御装置に数値入力し、その指令に従って自動的に切断する ・主として外形が曲線の部材の切断に使用 ＮＣプラズマ切断機 ・プラズマ流によって、鋼材を局部的に溶融しながら切断していくもの ＮＣレーザー切断機 ・レーザー光により鋼材を溶融し、ガスジェットを吹き付けて切断していくもの 機械切断 ・バンドソー ・丸鋸
