鋼橋の製作工程
  設計
原寸 鋼材購入
  けがき
  切断
  孔あけ
組立・溶接(I桁)
組立・溶接(箱桁)
  非破壊検査
  精度確認
  防錆・防食
  輸送
精度確認

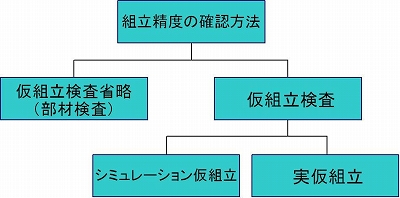

組立精度の確認方法

仮組立検査省略(部材検査)
構造が単純で精度管理が容易な橋など部材精度を確実に保つことで仮組立を行わなくとも架設完了後 の組立精度を確保できる場合に適用

シミュレーション仮組立
単品部材の測定データをもとに机上で数値仮組立を行う方法で実仮組立と同等の確認が可能
シミュレーション状況 シミュレーションによる仮組立配置画面

シミュレーション仮組立(部材計測方法)
CCDカメラによる計測 3次元視覚センサーによる計測
トータルステーションによる計測 デジタルカメラによる計測

実仮組立
・実際に部材を組み立てて、部材精度や組立精度を確認
・通常は多点支持の状態で行う
箱桁の実仮組立

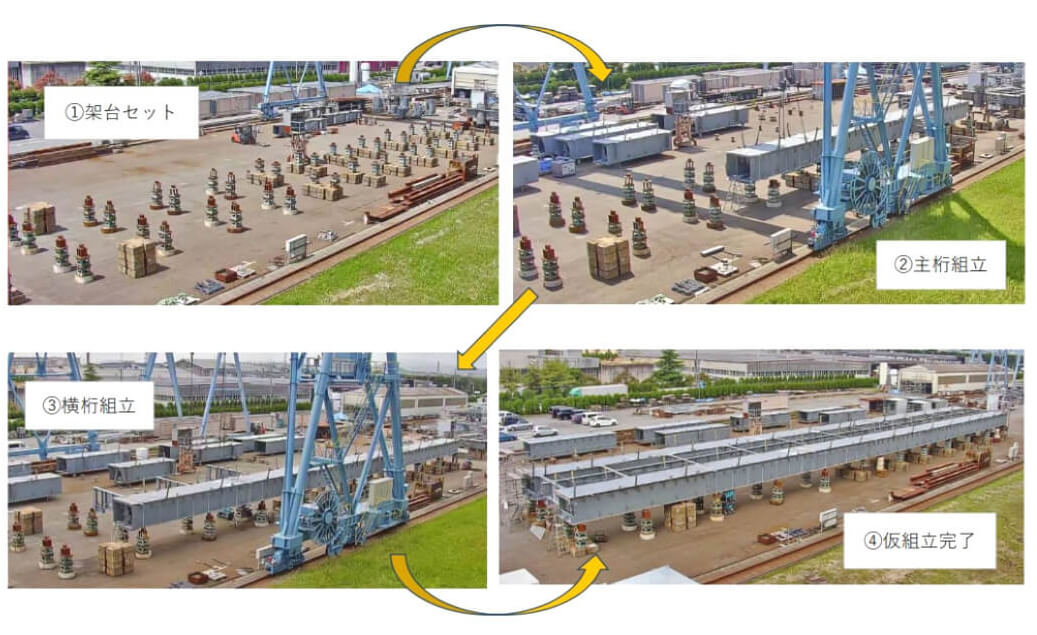

鈑桁の実仮組立

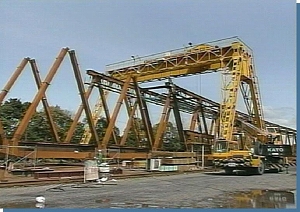

トラス桁の実仮組立

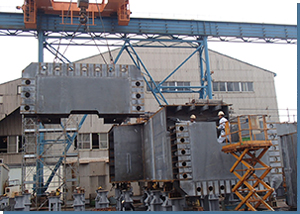

橋脚の実仮組立

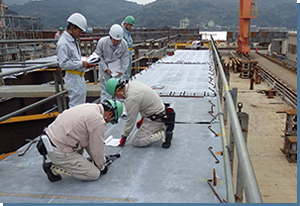

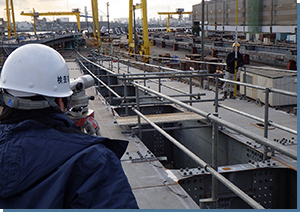

実仮組立の立会検査
・所定の寸法が定められた許容誤差を満足しているか
・製品の出来映えはどうか

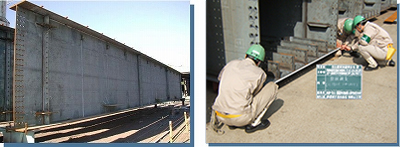

支間長計測
キャンバー計測

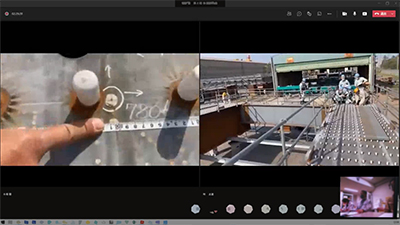

遠隔臨場確認での立会検査
・通信技術の発達により検査官が遠隔で検査できるようになった
