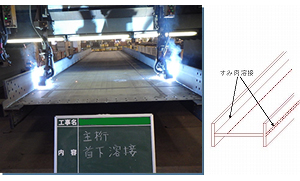

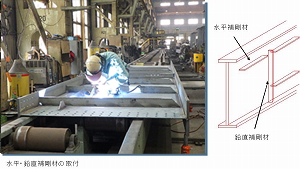

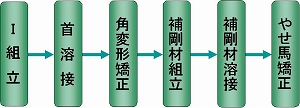

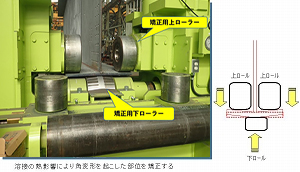

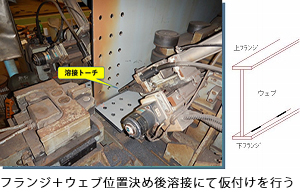

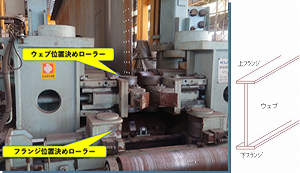

HOME >  技術情報 >  鋼橋の製作 >  鋼橋の製作工程 鋼橋の製作工程 　 　 　 　 ↓ 　 　 ↓ 　 　 ↓ ↓ 　 　 ↓ 　 　 ↓ 　 　 ↓ 　 　 組立・溶接（Ｉ桁） 　Ｉの形をした橋を総称してＩ桁と呼ぶ。形の通り、Ｉの状態にピース（フランジおよび腹板）を組み合わせ、溶接を行う。その後、補強するピース（補剛材）を取り付ける。 Ｉ桁 組立・溶接フローチャート Ｉ桁組立 Ｉ桁組立 Ｉ桁組立状況 首溶接 Ｉ桁首溶接（水平すみ肉溶接） 角変形矯正 Ｉ桁組立・矯正装置 補剛材組立 補剛材溶接 溶接ロボット 　多関節型ツイントーチ やせ馬矯正 Ｉ桁ウェブ矯正装置
