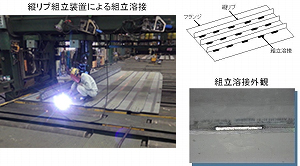

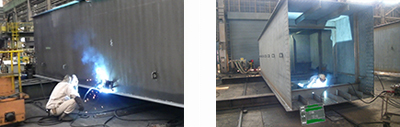

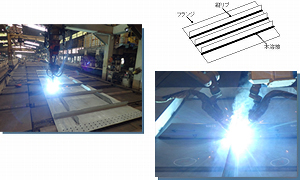

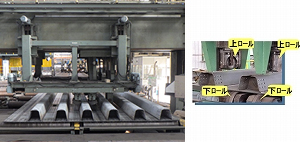

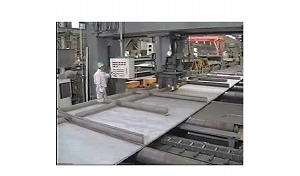

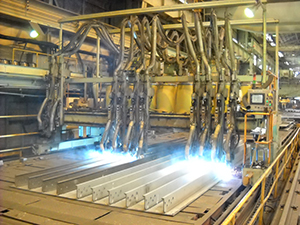

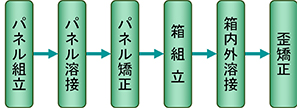

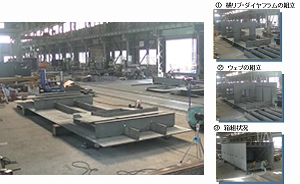

HOME >  技術情報 >  鋼橋の製作 >  鋼橋の製作工程 鋼橋の製作工程 　 　 　 　 ↓ 　 　 ↓ 　 　 ↓ ↓ 　 　 ↓ 　 　 ↓ 　 　 ↓ 　 　 組立・溶接（箱桁） 　４枚のパネルを箱（□）断面に組み合わせ、溶接を行う。パネルとは、一枚の鋼板状態では力（荷重）が作用（載荷）した際に変形してしまうため、 補強材（縦リブ、補剛材）を溶接したものである。一般に、先行してパネルを製作し、箱断面に組み合わせる。 　パネル溶接は機械（多関節ロボット、多電極溶接）、箱組立後の溶接は手作業による。 箱桁 組立・溶接フローチャート パネル組立 ・縦リブ組立装置 パネル溶接 ・多電極溶接装置 　箱桁フランジの縦リブのように、溶接線が多数ある場合に使用 ・多関節ロボット溶接装置 パネル矯正 ・ローラー式歪矯正装置 ・門型歪矯正装置 箱組立 箱内外溶接
